一、媒介

随着世界能源
；牖肪炒镜牟恍菁由，近年来以电能作为驱动力的电动汽车迅猛发展，然而配套的充电服务设施却相对滞后,严沉造约着电动汽车的产业化。为了推动新能源电动汽车行业的发展,国内各大城市都在着力建设直流充电桩等基础设施。由于传统人为或半自动化测试技术效能较低,且充电桩测试相对于电源测试来说复杂好多。企业火急必要高效的自动检测平台急剧检测大批量的充电桩,从而满足出产的需要。因而,充电桩自动测试平台对解决上述问题拥有沉要意思。

二、简介

直流充电桩测试系统集成了充电接口仿照器、电池电压仿照器、BMS 通讯仿照、负载、高精度采集？椤AN 报文采集？椤⑶度胧浇谠炱鞯壬璞，齐全仿照了电动汽车充电回路， 实现插枪即可测试，预防之前多设备连线复杂的情况。直流充电机检测平台凭据现行尺度及规范的要求，对试验设备进行建设，试验步骤及操作步骤重要参考尺度及规范如下：

1.B/T 20234.1-2015   电动汽车传导充电用衔接装置_第 1 部门: 通用要求
2.GB/T 20234.3-2015  电动汽车传导充电用衔接装置_第 3 部门: 直流充电接口
3.GB/T 184871-2015   电动汽车传导充电系统_第 1 部门: 通用要求
4.NB/T 33001-2018   电动汽车非车载传导式充电机技朮前提
5.NB/T 33008.1-2018  电动汽车充电设备检验试验规范_第 1 部门:非车载充电机
6.GB/T 34657.1-2017  电动汽车传导充电互操作性测试规范
7.GB/T 34658-2017   电动汽车非车载传导式充电机与电池治理系统之间的通讯和谈一致性测试
8.Q/GDW 1233-2014   电动汽车非车载充电机通用要求
9.Q/GDW 1591-2014   电动汽车非车载充电机检验技术规范

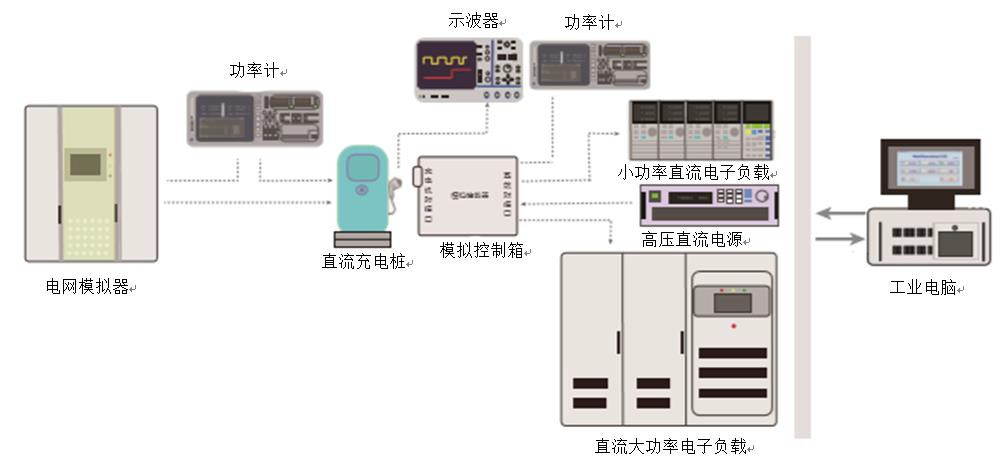

三、系统拓扑图

四、测试项目

No	通用测试	输出测试
1	衔接确认测试	输出电压超过车辆允许值测试
2	自检阶段测试	输出电压节造误差测试
3	充电筹备就绪测试	输出电流节造误差测试
4	充电阶段测试	输出电流节造功夫测试
5	正常充电实现测试	输出电流终场速度测试
6	充电衔接节造时序测试
7	通讯中断测试
8	开关 S 断开测试
9	车辆接口断开测试
10	绝缘故障测试
11	 ；そ拥氐继迓叫悦允Р馐
12	其他充电故障测试
13	冲击电流测试
14	节造导引电压超限测试

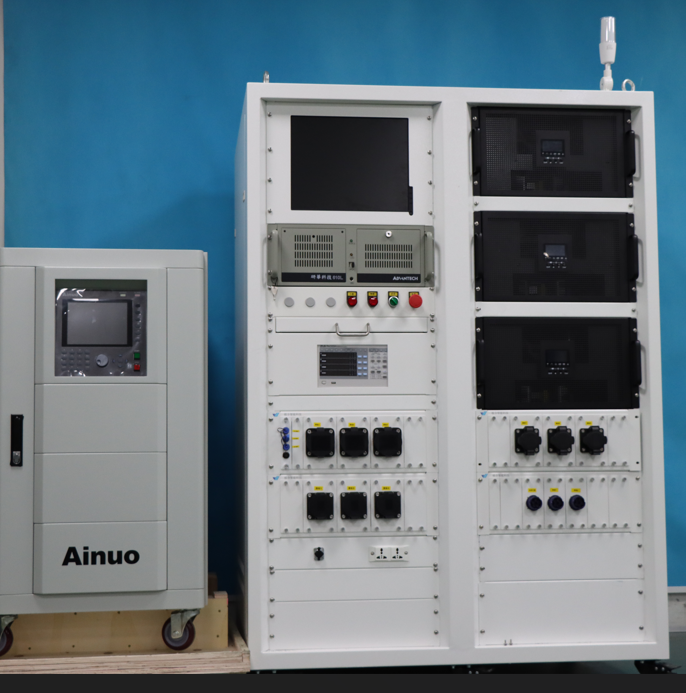

五、产线实拍
